¿Cómo analizar las características dinámicas de una barra de pistón?

Analizar las características dinámicas de una varilla de pistón es un aspecto crucial en el campo de la ingeniería mecánica, especialmente para un proveedor de barras de pistón como yo. Las varillas de pistón juegan un papel vital en diversas aplicaciones, como cilindros hidráulicos, motores automotrices y maquinaria industrial. Comprender sus características dinámicas ayuda a garantizar un rendimiento, confiabilidad y longevidad óptimos de los sistemas de los que forman parte. En este blog, compartiré algunos métodos y consideraciones clave para analizar las características dinámicas de una barra de pistón.

1. Comprender los conceptos básicos de la dinámica de la barra de pistón

Antes de profundizar en los métodos de análisis, es esencial tener una comprensión clara de los fenómenos dinámicos básicos asociados con las varillas de pistón. Una barra de pistón experimenta varias fuerzas y movimientos durante su operación. Estos incluyen fuerzas axiales debido a la diferencia de presión en el cilindro, las fuerzas laterales causadas por la desalineación o las cargas laterales y las fuerzas inerciales resultantes de la aceleración y desaceleración del pistón.

El comportamiento dinámico de una barra de pistón se puede describir en términos de su vibración, distribución del estrés y vida de fatiga. La vibración puede provocar ruido, desgaste e incluso falla de la varilla del pistón y otros componentes del sistema. El análisis de distribución de estrés ayuda a identificar las áreas críticas donde es probable que la barra experimente un alto estrés, lo que puede causar deformación o agrietamiento. La predicción de la vida de fatiga es crucial para garantizar que la varilla del pistón pueda soportar la carga repetida sobre su vida útil prevista.

2. Métodos experimentales para el análisis dinámico

2.1 Pruebas de vibración

La prueba de vibración es un método experimental comúnmente utilizado para analizar las características dinámicas de una barra de pistón. En este método, la varilla del pistón se excita utilizando una fuerza externa, como un agitador o un martillo de impacto, y las vibraciones resultantes se miden utilizando acelerómetros. Los datos de vibración medidos se pueden usar para determinar las frecuencias naturales, las formas del modo y las relaciones de amortiguación de la varilla del pistón.

Las frecuencias naturales son las frecuencias en las que la varilla del pistón vibrará libremente sin ninguna excitación externa. Las formas del modo describen el patrón de deformación de la barra en cada frecuencia natural. Las relaciones de amortiguación indican la capacidad de la barra para disipar la energía y reducir la vibración. Al comparar los resultados experimentales con las predicciones teóricas, los ingenieros pueden validar el diseño de la varilla del pistón e identificar cualquier problema potencial.

2.2 Medición de calibre de deformación

La medición del medidor de deformación es otra técnica experimental importante para analizar la distribución del estrés en una varilla de pistón. Los medidores de tensión son sensores pequeños que están unidos a la superficie de la varilla para medir la tensión local. Al medir la tensión en diferentes ubicaciones en la barra, los ingenieros pueden calcular el estrés utilizando la ley de Hooke.

Este método permite la medición directa de la tensión en las áreas críticas de la varilla del pistón, como los filetes y las secciones roscadas. Los datos de estrés medidos se pueden utilizar para evaluar la resistencia de la barra y para optimizar su diseño para reducir las concentraciones de tensión.

3. Métodos numéricos para el análisis dinámico

3.1 Análisis de elementos finitos (FEA)

El análisis de elementos finitos es un poderoso método numérico para analizar las características dinámicas de una barra de pistón. En FEA, la barra del pistón se divide en una gran cantidad de elementos pequeños, y las ecuaciones de movimiento se resuelven para cada elemento. Esto permite el análisis detallado de la distribución del estrés, la vibración y la deformación de la barra en diferentes condiciones de carga.

El software FEA puede simular la compleja geometría y las propiedades del material de la varilla del pistón, así como la interacción con otros componentes del sistema. Al usar FEA, los ingenieros pueden predecir el comportamiento de la varilla del pistón antes de fabricarse, lo que puede ahorrar tiempo y costo en el proceso de diseño.

3.2 Análisis de dinámica multibuerpo

El análisis de la dinámica multibuerpo se utiliza para analizar el comportamiento dinámico de una varilla de pistón en un sistema mecánico completo. Este método tiene en cuenta la interacción entre la varilla del pistón y otros componentes, como el pistón, el cilindro y la biela.

En el análisis de la dinámica multibuerpo, los componentes se modelan como cuerpos rígidos o flexibles, y las ecuaciones de movimiento se resuelven utilizando métodos de integración numérica. Esto permite el análisis de las fuerzas dinámicas, los pares y los movimientos en el sistema, así como la evaluación del rendimiento y la confiabilidad de la barra del pistón en las condiciones de funcionamiento real.

4. Consideraciones para diferentes tipos de varillas de pistón

4.1Barra de pistón hueco de precisión CK45

Las varillas de pistón huecas de precisión CK45 se usan ampliamente en cilindros hidráulicos debido a su alta resistencia y buena maquinabilidad. Al analizar las características dinámicas de estas varillas, se debe prestar especial atención al efecto de la estructura hueca sobre la distribución y vibración del estrés. La sección hueca puede reducir el peso de la barra, pero también puede afectar su rigidez y frecuencias naturales.

4.2Barra de pistón hueco CK45

Similar a la varilla de pistón hueco de precisión, la varilla de pistón hueco CK45 también tiene una estructura hueca. Sin embargo, el proceso de fabricación y los requisitos de la aplicación pueden ser diferentes. En el análisis dinámico, el acabado superficial, el grosor de la pared y la distribución de tensión interna de la barra deben considerarse cuidadosamente.

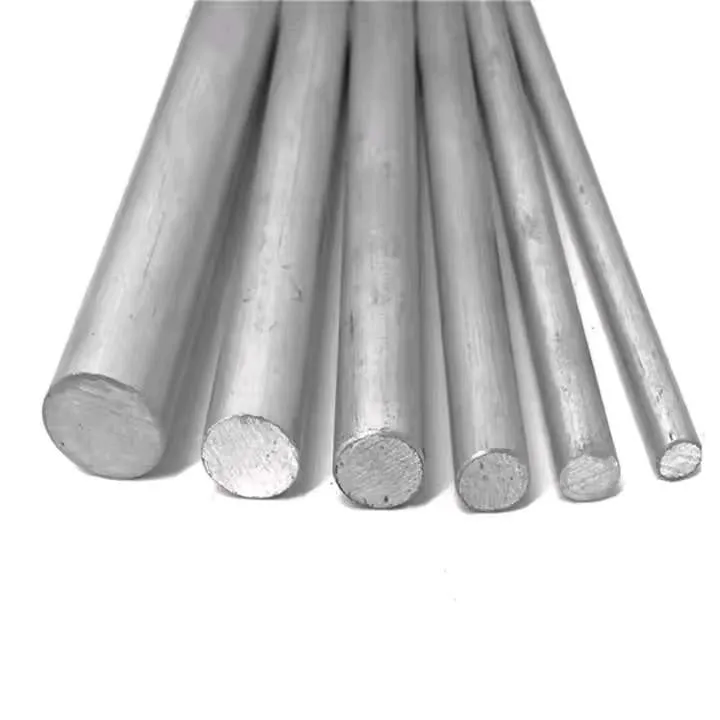

4.3Varilla de pistón de acero inoxidable 304

304 Las varillas de pistón de acero inoxidable son conocidas por su resistencia a la corrosión y buenas propiedades mecánicas. Al analizar las características dinámicas de estas barras, las propiedades del material, como el módulo de elasticidad y la resistencia al rendimiento, deben determinarse con precisión. La resistencia a la corrosión de la barra también puede afectar su rendimiento dinámico a largo plazo, especialmente en entornos duros.

5. Importancia del análisis dinámico para un proveedor de barras de pistón

Como proveedor de barras de pistón, el análisis dinámico de las varillas de pistón es de suma importancia. Ayuda a garantizar la calidad y el rendimiento de nuestros productos. Al analizar con precisión las características dinámicas, podemos optimizar el diseño de las barras de pistón para cumplir con los requisitos específicos de nuestros clientes.

El análisis dinámico también nos permite identificar problemas potenciales en la etapa temprana del proceso de diseño, lo que puede reducir el riesgo de falla del producto y mejorar la satisfacción del cliente. Además, nos ayuda a mantenernos competitivos en el mercado al proporcionar varillas de pistón de alta calidad que pueden resistir las exigentes condiciones de operación.

6. Conclusión y llamado a la acción

En conclusión, analizar las características dinámicas de una barra de pistón es una tarea compleja pero esencial. Al usar una combinación de métodos experimentales y numéricos, podemos obtener una comprensión integral del comportamiento de la varilla del pistón en diferentes condiciones de carga. Este conocimiento se puede utilizar para optimizar el diseño, mejorar el rendimiento y garantizar la confiabilidad de las barras del pistón.

Si está interesado en nuestras barras de pistón, incluidasBarra de pistón hueco de precisión CK45,Barra de pistón hueco CK45, yVarilla de pistón de acero inoxidable 304, y desea discutir sus requisitos específicos, no dude en contactarnos para adquisiciones y negociaciones. Estamos comprometidos a proporcionarle las mejores soluciones para sus necesidades de ingeniería mecánica.

Referencias

• Craig, RR (2006). Dinámica estructural: una introducción a los métodos informáticos. John Wiley & Sons.
• Shigley, JE, Mischke, CR y Budynas, RG (2004). Diseño de ingeniería mecánica. McGraw - Hill.
• Rao, SS (2010). Vibraciones mecánicas. Pearson Prentice Hall.
